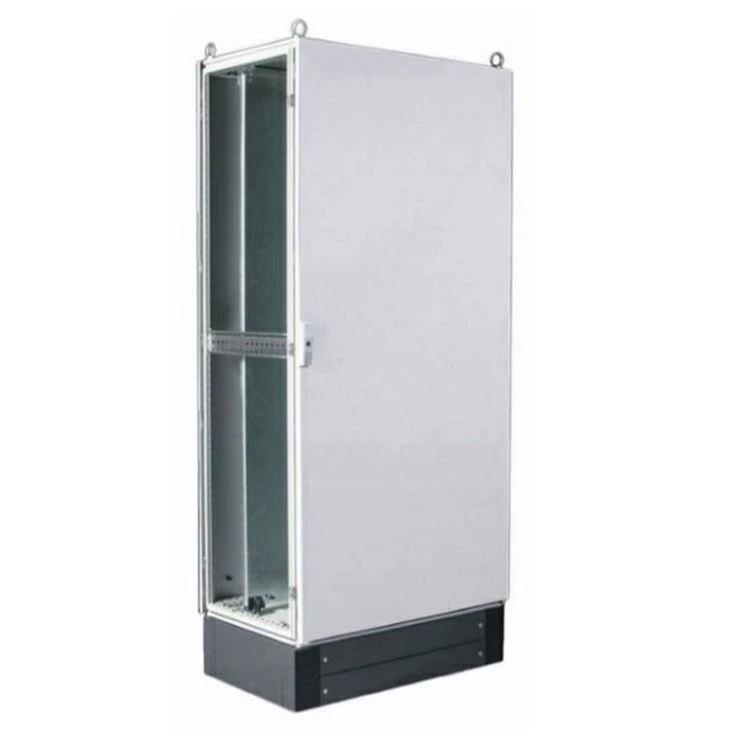

Förstå kortfattat kraftfördelningskabinettet

Elfördelningsskåpet är det allmänna namnet på motorstyrningscentret. Elfördelningsskåpet används vid tillfällen där lasten är spridd och kretsarna är få. Generellt sett ser vi att elfördelningsskåp är installerade i relativt dolda hörn.

Vänner som är intresserade av elfördelningskabinettet kan helt enkelt förstå typen av elfördelningsskåp och relevant information i kraftfördelningsskåpets ritning.

Distributionsskåpsmodell:

Det finns många typer av elfördelningsskåp, i allmänhet har olika tillverkare sina egna modeller. Inhemska modeller är MLS, GCS, GCK GGD osv .; utländska tillverkare ABB är: MD190, MNS, ArTu, Blokset, 8PT, etc.

Den allmänna standardmodellen är GB7251.

1 Modellskåp som betyder:

Först: P-öppet lågspänningsställ, G-stängt lågspänningsställ

Andra plats: G-fast död, C-dragbar, H-fast, dragbar blandad typ.

Tredje plats: L (eller D) -kraft, K-styrning, S-Senyuan elektriska system GGD är billigare, GCS, GCK är ekonomiska. Exempel: GGD / M / J①②③ G- AC lågspänningsfördelningsskåp G- fast installation av elektriska komponenter, fast ledningsdragning D-effektskåp M-paneldrift J- elektrostatisk kondensator ①- Konstruktionsnummer: 1. Brytningskapacitet är 15 kA; 2. Brytkapaciteten är 30 kA; 3. Brytkapaciteten är 50kA main-huvudkretsprogramkod ③ -hjälpkretsprogramkod.

2 Magnetisk ritning av kraftfördelningsskåpet:

1. När vi vanligtvis ser el från flera hushåll skickas de flesta från ett distributionsskåp. Det enkla kopplingsschemat är så här.

2. Kretsschemat för fördelningskortet är uppdelat i ett primärt schematiskt diagram och ett sekundärt schematiskt diagram. Det primära schematiska schemat är det schematiska huvudkretsschemat och det sekundära schemat är schemat för styrkretsen.

3. Ovanstående är det schematiska diagrammet, expansionsdiagrammet, terminalblockschemat, installationsschema etc. för det intelligenta kraftfördelningsskåpet. Dessa ledningar är besvärliga, och det intelligenta elfördelningsskåpet är bekvämare att använda.

De främsta komponenterna i kraftfördelningskåpet är: luftomkopplare, öppen kniv, kontaktor, termiskt relä, etc.; de sekundära komponenterna på panelen är: voltmeter, ammeter, överföringsomkopplare, kontrollampa, knapp osv .; de sekundära komponenterna som är installerade i skåpet är: Mellanrelä, tidsrelä osv .; extra tillbehör är: tråd, terminal, säkring etc. Dessutom finns det många elfördelningsskåp utrustade med: PLC, inverter.
